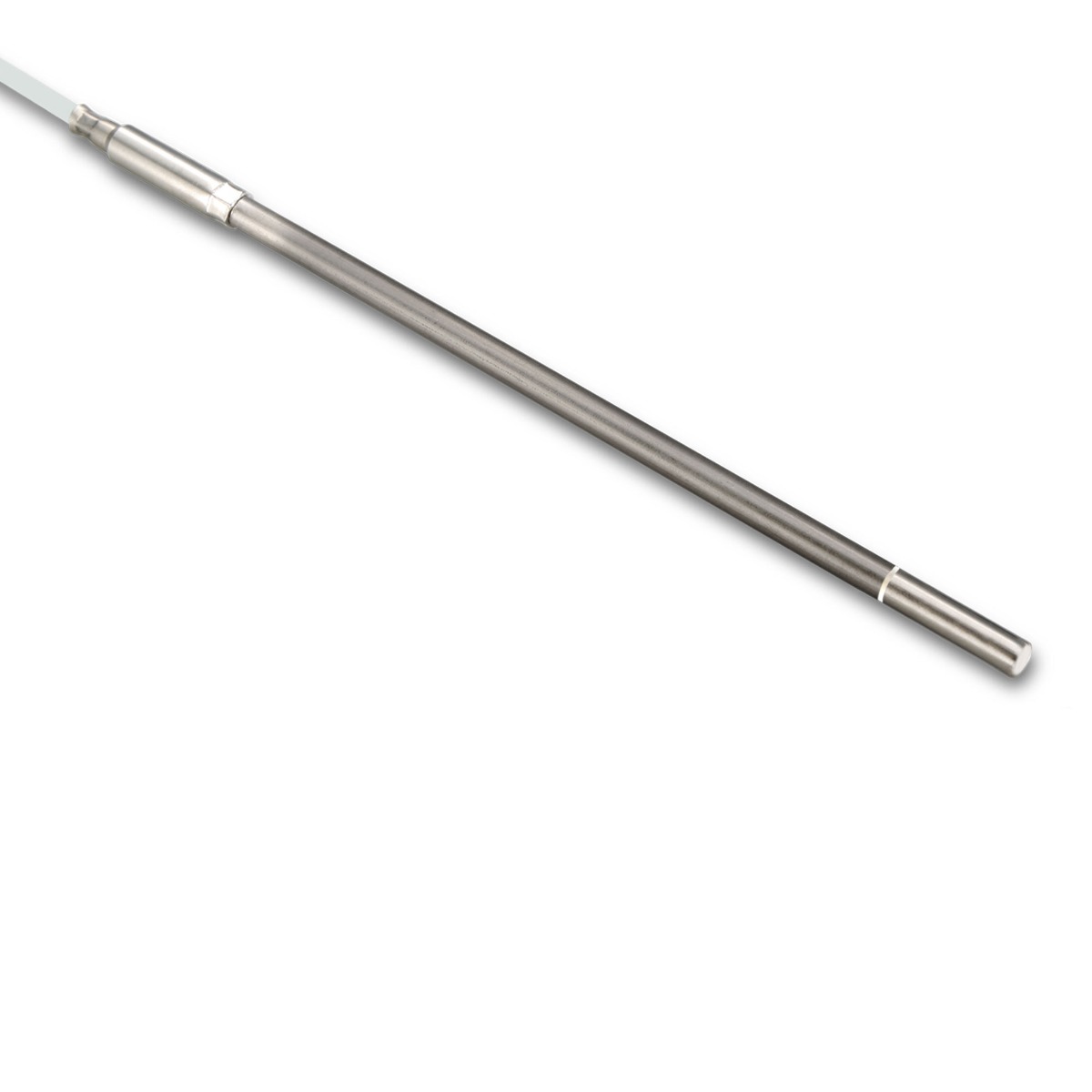

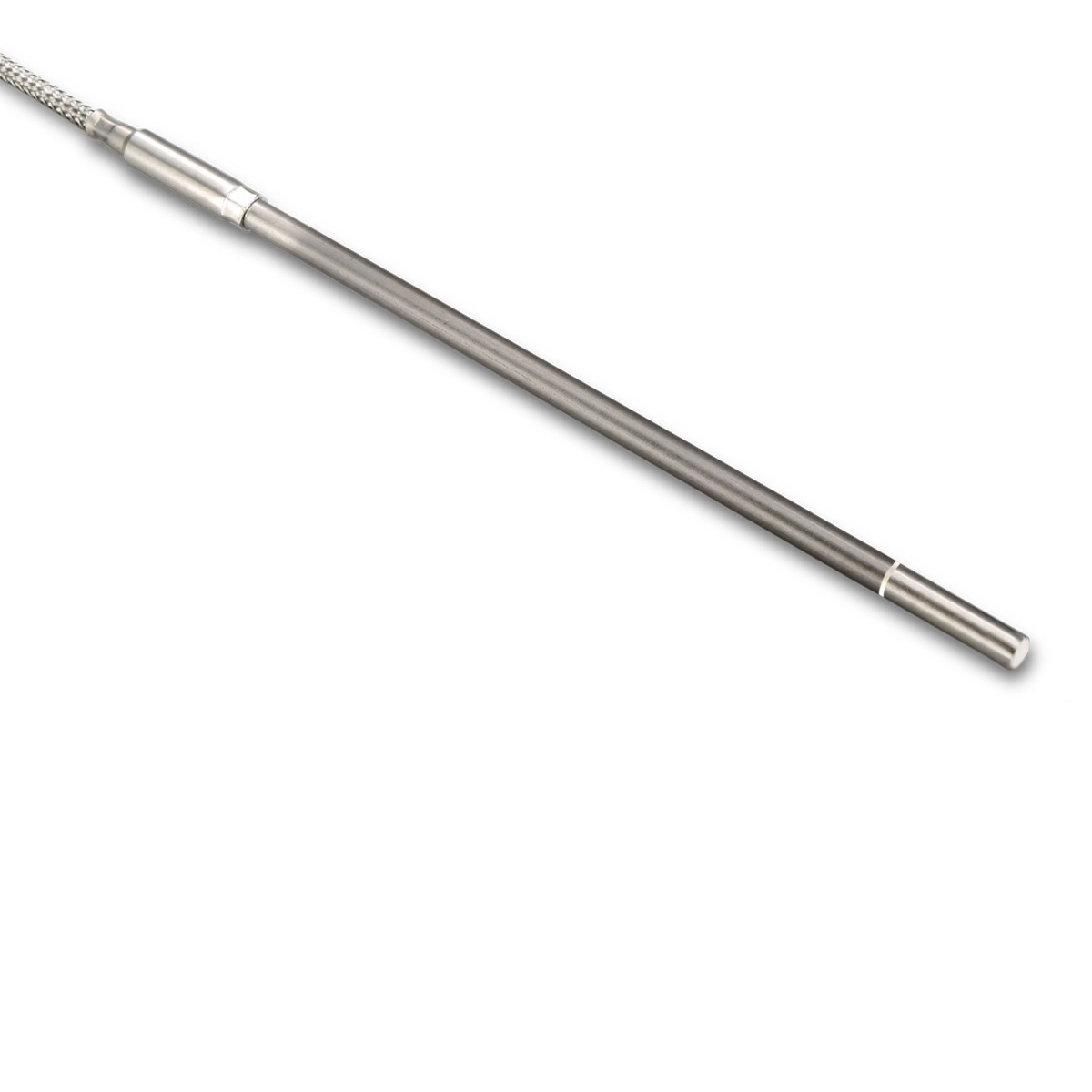

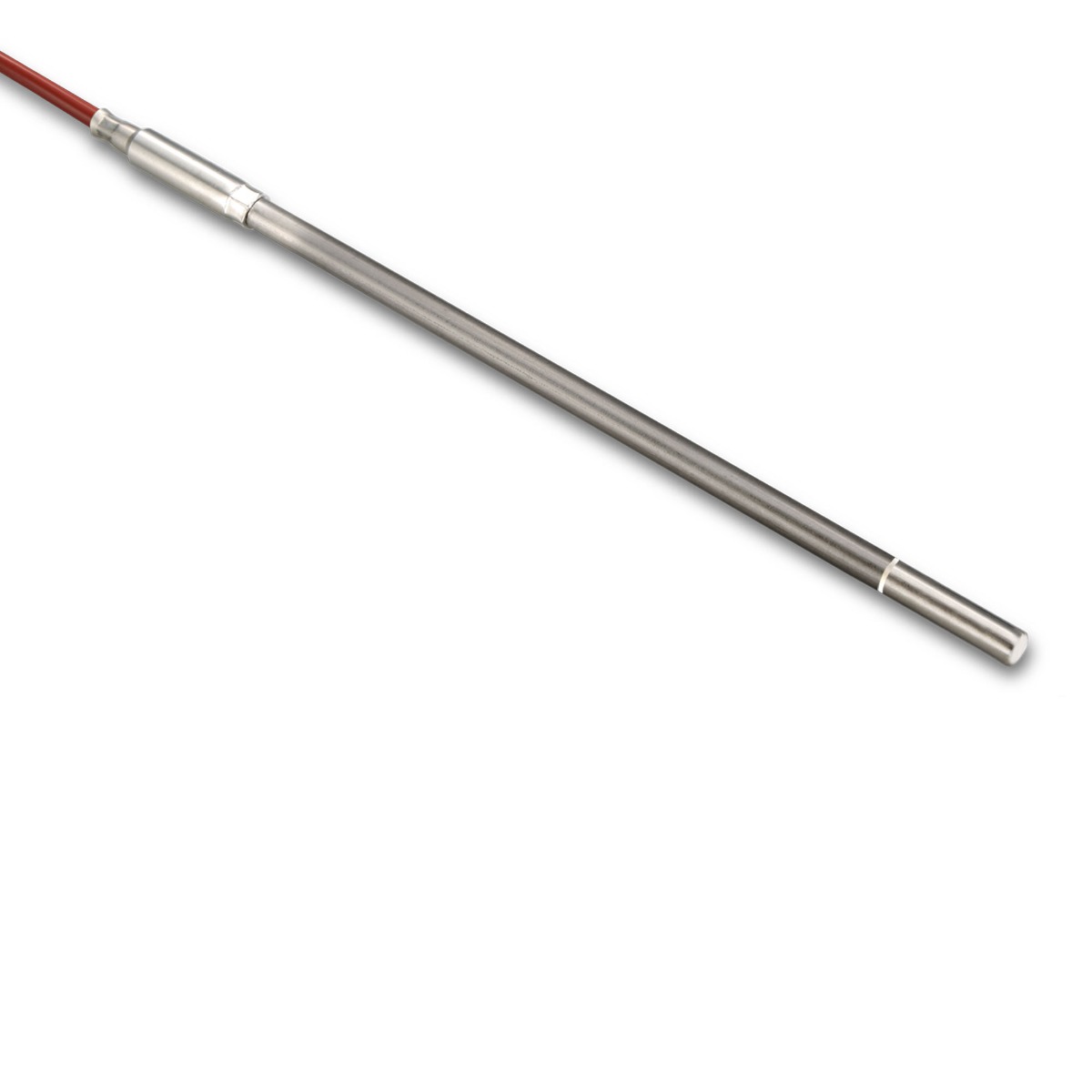

سنسور دمای PT100 با غلاف لوله ای
سنسورهای مقاومتی از نوع PT100 و PT1000 به دلیل خطای پایین و تاثیرپذیری پایین نسبت به نویز در محیطهای صنعتی و همچنین رزولوشن بالا در اندازه گیری دما در پروسه های صنعتی انتخاب مناسبی هستند.
پراب یا غلاف لوله ای دارای ساختار نسبتا ساده ای بوده و برای اندازه گیری دما در محفظه ها و محیط های فرایندی قابل استفاده هستند.
قطر لوله مورد استفاده عموما 6 میلیمتر بوده ولی بسته به نیاز قابلیت افزایش یا کاهش قطر لوله وجود دارد.

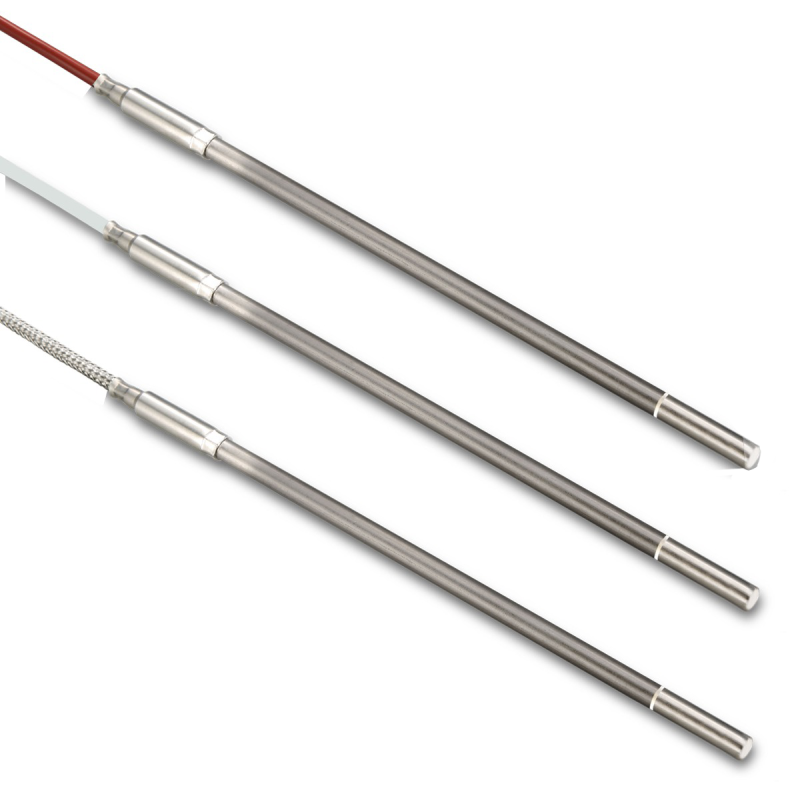

سیم مورد استفاده برای سنسور باید از نوع مقاومتی مخصوص باشد و می تواند به صورت سیلیکونی، روکش الیاف شیشه ای، تفلونی و شیلددار فلزی باشد. محل قرارگیری سیم و مشخصات محیطی مانند رطوبت و دما باید برای انتخاب هادی مناسب مورد نظر قرار بگیرند.
نوع مقاومت RTD می تواند PT100, PT1000, CU50 باشد که در کلاس های A , B موجود بوده و بسته به دقت مورد نیاز فرایند قابل انتخاب و بهره برداری هستند.
طول سیم می تواند حداکثر تا 100 متر باشد ولی به منظور جلوگیری از افت ولتاژ و اثر نویز در فواصل بالای 50 متر از ترنسمیتر دما استفاده شود.
سنسور دمای PT100 با غلاف لوله ای
|
نوع سنسور دما
: |
مقاومت RTD
|
|
تیپ ترموکوپل
: |
مقاومت PT100 /
مقاومت PT1000
|
|
هدمونت
: |
نمی باشد
|
|
بازه دمایی
: |
-50 تا 250 درجه سانتیگراد
|
|
قطر پراب اندازه گیری دما
: |
4 میلیمتر /
5 میلیمتر /
6 میلیمتر /
8 میلیمتر /
10 میلیمتر
|
|
طول پراب اندازه گیری دما
: |
قابل تغییر بسته به کاربرد
|
|
نوع پراب
: |
معمولی /
فلکسیبل
|
|
نوع مقاومت
: |
PT100 Class B /
PT1000 Class B /
PT100 Class A /
PT1000 Class A
|
|
تعداد سیم
: |
دو سیمه /
سه سیمه /
چهار سیمه
|
